| Artikelnummer:: |
AWI-230015 |
| Lieferzeit: |
6 -10 Tage |

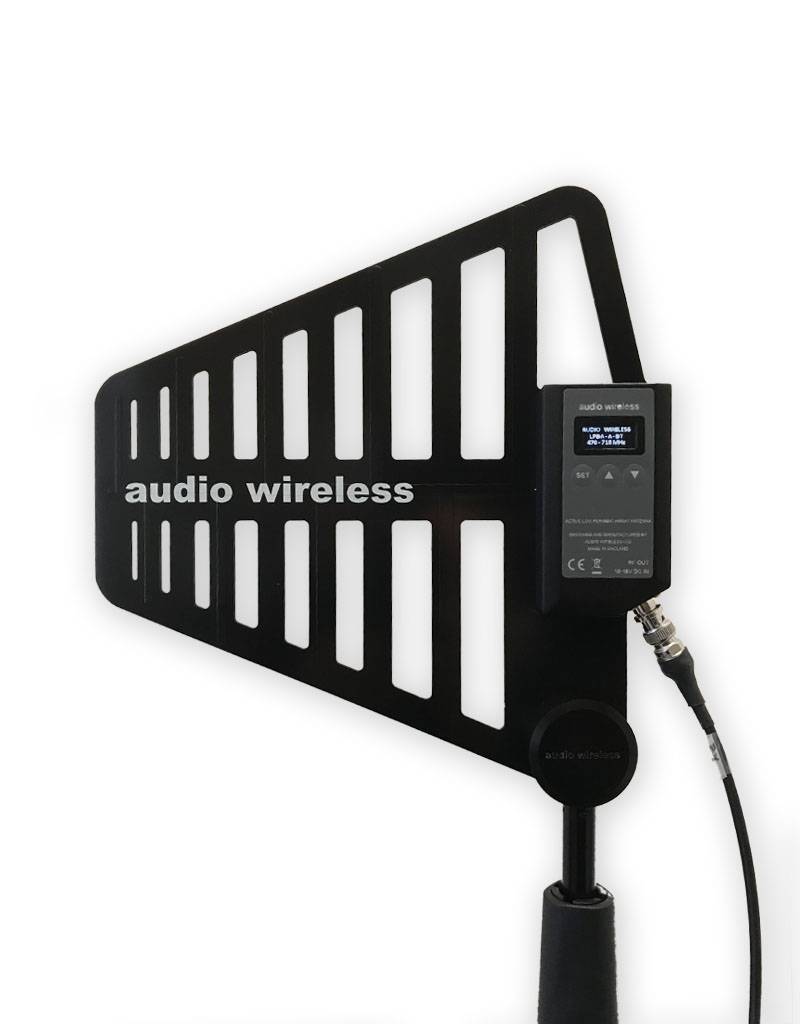

Die LPDA-A-DT --> Log Periodic Dipole Array Antenna for Diversity Reception <---, ist eine Antenne, die aus einer Antennensektion und einem aktiven sowie digital einstellbaren Antennenverstärker besteht. Es sind 3 verschiedene Betriebsmodi vorhanden:
- Verstärkermodus
- Bypassmodus (Passivmodus 1)
- Selectable True-Attenuator
Mode (Passivmodus 2)
Der gewünschte Frequenzbereich kann in 8Mhz Schritten auf ein Raster von 24MHz begrenzt werden, womit alle anderen möglichen Störfrequenzen aktiv herausgefiltert werden.
- Frequenzbereich: 470-718 MHz
- kompatibel mit jedem analogen oder digitalen UHF System
- 50Ohm BNC Anschluss
- Stromversorgung: 10-18V via BNC Anschlusskabel (Verpolschutz)
- Stromverbrauch: 100mA +/- 10mA (im Digitally Tuned Mode)
7mA +/- 2mA (im by-pass and true-attenuator mode)
LPDA Sektion
- Frequenzbereich 400MHz bis 1.1GHz
- Gain in BY-PASS Mode: +6dB (passive gain)
- Passive Attenuator Mode:-4dB to -20dB (einstellbar in 1.0dB Schritten)
Digitally Tuned Filter Section
- Frequenzbereich 470-718MHz
- einstellbar in 8MHz Schritten
- Bandbreite 24MHz
- Selektivität: -38dB to -30dB@50MHz min. (über das gesamte Spektrum)
- Gain: 12-14dB (einstellbar in 1.0dB Schritten)
Beschaffenheit:
- Maße: 270x290x90mm (W x H x D)
- Gewicht: 490Gramm
- 3/8" Norm-Stativgewinde
